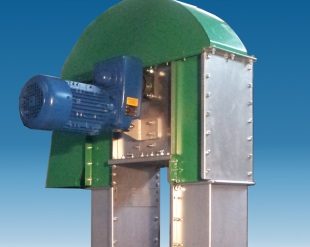

Podnośniki kubełkowe czerpakowe
Podnośniki kubełkowe czerpakowe serii EL
produkowane są w następującym zakresie wydajności:
15, 30 t/h,
50, 90 t/h,
100 t/h,
130 t/h.
|
Lp. |
Typ czerpaka |
Ilość szt. na 1mb pasa |

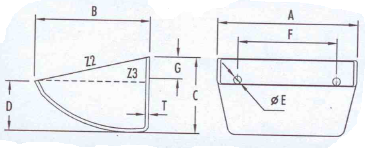

Wymiary czerpaka |
Pojemność czerpaka w litrach / waga czerpaka |
|
1. |
K 100/90 HDP |
10 |
A109 x B90 x C62 mm F = 50 mm D = 39 mm T = 4,0 mm |
0,35 litra / 0,06 kg |
|
2. |
K 130/120 HDP |
10 |
A140 x B121 x C94 mm F = 70 mm D = 54 mm T = 4,7 mm |
0,70 litra / 0,13 kg |
|
3. |
K 180/140 HDP |
9 |
A190 x B148 x C94 mm F = 100 mm D = 55 mm T = 5,5 mm |
1,30 litra / 0,21 kg |
|
4. |
K 230/170 HDP |
8 |
A240 x B175 x C111 mm F = 120 mm D = 70 mm T = 5,5 mm |
2,50 litra / 0,36 kg |
|
5. |
K 280/170 HDP |
8 |
A290 x B173 x C111 mm F = 80 mm D = 75 mm T = 6,0 mm |
3,00 litra / 0,45 kg |
Ilość otworów montażowych: pozycja nr 1,2 i 3 po 2 szt., a 3 szt. w pozycji nr 5
Średnica otworu montażowego: pozycja nr 1, 2 i 3 otwór fi 8,5 mm, a 11 mm w pozycji nr 4 i 5.

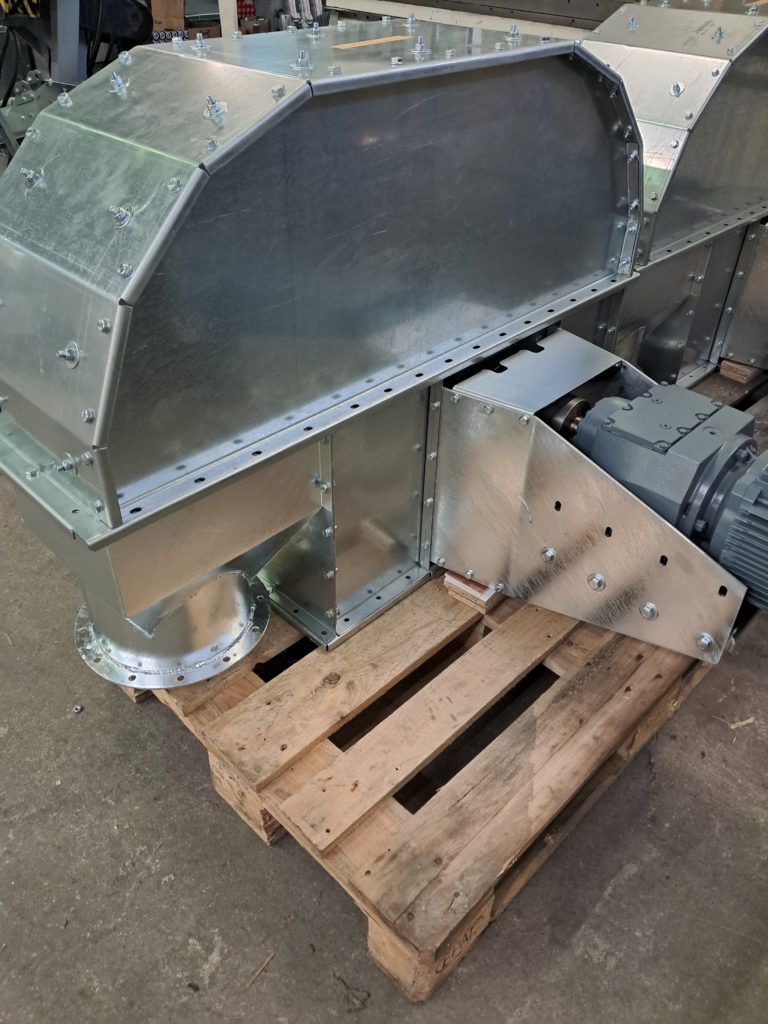

Przenośniki wykonane z blachy ocynkowanej, a elementy głowicy napędowej i stopy podnośnika dodatkowo zabezpieczone są powłoką lakieru proszkowego odpornego na UF.

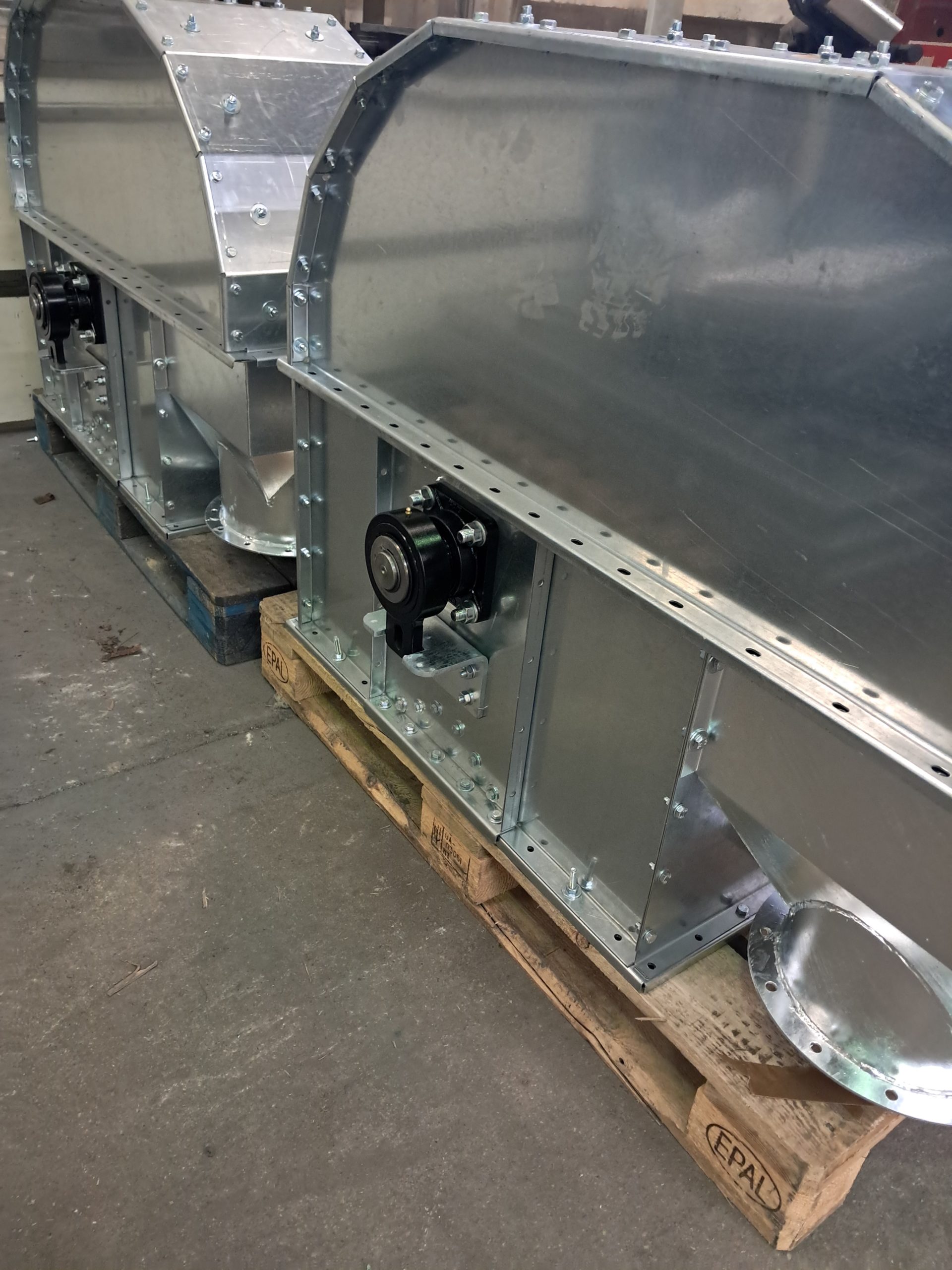

Naciąg podnośnika wyposażony w sprężyny naciągowe niwelujące ewentualne drgania, lub zmienne obciążenia występujące podczas pracy urządzenia.
Do napędu naszych przenośników stosujemy silniki i napędy NORD.
*Wydajność określono dla 1 m3=0,78 t.
